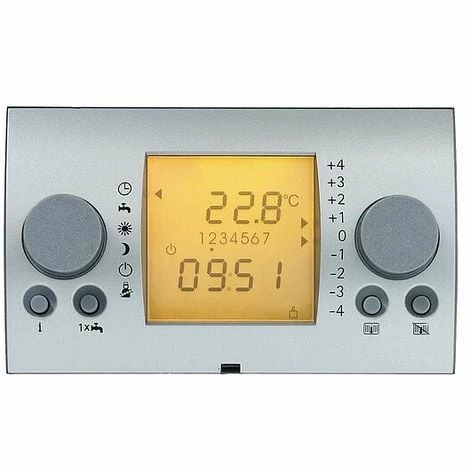

WOLF Bedienmodul BM Inkl. Außenfühler – 2744076

Eigenschaften

• Material: Kunststoff

WOLF Bedienmodul BM inkl. Außenfühler – Hersteller-Art.-Nr. 2744076

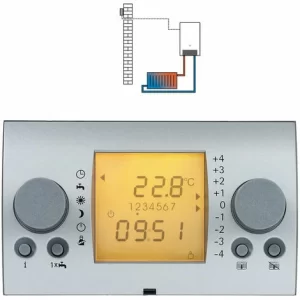

Das WOLF BM Bedienmodul für raum- oder witterungsgeführte Regelung von WOLF Heizgeräten. Sie dient als Zentrale Bedieneinheit zur Kombination mit den Regelungen R1, R2 und Gasthermen. Auch zur Verwendung als digitale Fernbedienung in Verbindung mit einem Wandsockel (optional siehe Zubehör) einsetzbar. Die Anbindung erfolgt über 2-Draht eBus.

Das Bedienmodul BM kann als Fernbedienung (z.B. im Wohnzimmer) eingesetzt werden. Durch den Einsatz als Fernbedienung haben Sie direkten Zugriff auf alle Einstellungen Ihres WOLF Heizgerätes, zusätzliche werden Funktionen wie z.B. Raumtemperaturaufschaltung über die Fernbedienung ermöglicht. Sollten mehrere Heizkreise mit Reglern aus dem Wolf-Regelungssystem vorhanden sein, so können mit einem einzigen Bedienmodul BM alle Heizkreise bedient und eingestellt werden. Es kann aber auch jedem einzelnen Heizkreis ein eigenes Bedienmodul BM als Fernbedienung zugeordnet werden. Für den Einsatz als Fernbedienung ist lediglich ein 2-Draht-Bus notwendig.

Montage des Wandsockels (optional siehe Zubehör) an einer Innenwand in ca. 1,5m Höhe über dem Fußboden

Kabel für Fühler dürfen nicht zusammen mit Netzleitungen verlegt werden, Der Außenfühler kann wahlweise direkt an der Heizgeräteregelung (bevorzugt) oder am Bedienmodul BM angeschlossen werden.

Funktionsübersicht:

• Zeitautomatik-Betrieb: Heizbetrieb in programmierten Zeiten, Warmwasserbereitung in programmierten Zeiten, Zirkulationspumpe in programmierten Zeiten
• Sommerbetrieb: Heizung nicht in Betrieb, Warmwasserbereitung in programmierten Zeiten, Frostschutz aktiv, Pumpenstandschutz aktiv
• Ständiger Betrieb: Heizbetrieb 24 Stunden, Warmwasserbereitung 24 Stunden, Zirkulationspumpe in programmierten Zeiten
• Absenkbetrieb: Heizbetrieb mit niedriger Temperatur, Warmwasserbereitung in programmierten Zeiten, Zirkulationspumpe in programmierten Zeiten
• Standby-Betrieb: Heizung nicht in Betrieb, Warmwasserbereitung nicht in Betrieb, Frostschutz aktiv, Pumpenstandschutz aktiv
• Schornsteinfegerbetrieb (im Heizgerät montiert): Volllastbetrieb zur Abgasmessung
• Heizen: Heizbetrieb in einem Zeitraum bis zu 30 Tagen
• Absenken: Absenkbetrieb in einem Zeitraum bis zu 30 Tagen
• 1 x Warmwasser: Einmalige Speicherladung für eine Stunde
• Tastensperre: Verhindert unbeabsichtigtes Ändern der Einstellungen
• Schaltzeiten: Zeiten für den Zeitautomatik-Betrieb
• Raumeinfluss: (Bedienmodul als Fernbedienung), Korrekturfunktion um Temperatureinfüsse auszugleichen
• Winter-/Sommerumschaltung: Optimierung der Heizzeiten
• ECO-ABS (ECO-Absenken): Optimierung der Heizzeiten im Absenkbetrieb

Technische Daten

• Anschlussspannung eBUS: 15-24 V
• Leistungsaufnahme: max. 0,5 W
• Schutzart Wandsockel: IP 30
• Schutzart Heizgerät: gem. Schutzartregelung
• Gangreserve: > 48 Std.
• Umgebungstemperatur: 0 – 50 °C
• Datenerhalt: EEPROM permanent

Weitere technische Details finden Sie oben in der Bedienungsanleitung unter Datenblätter.
